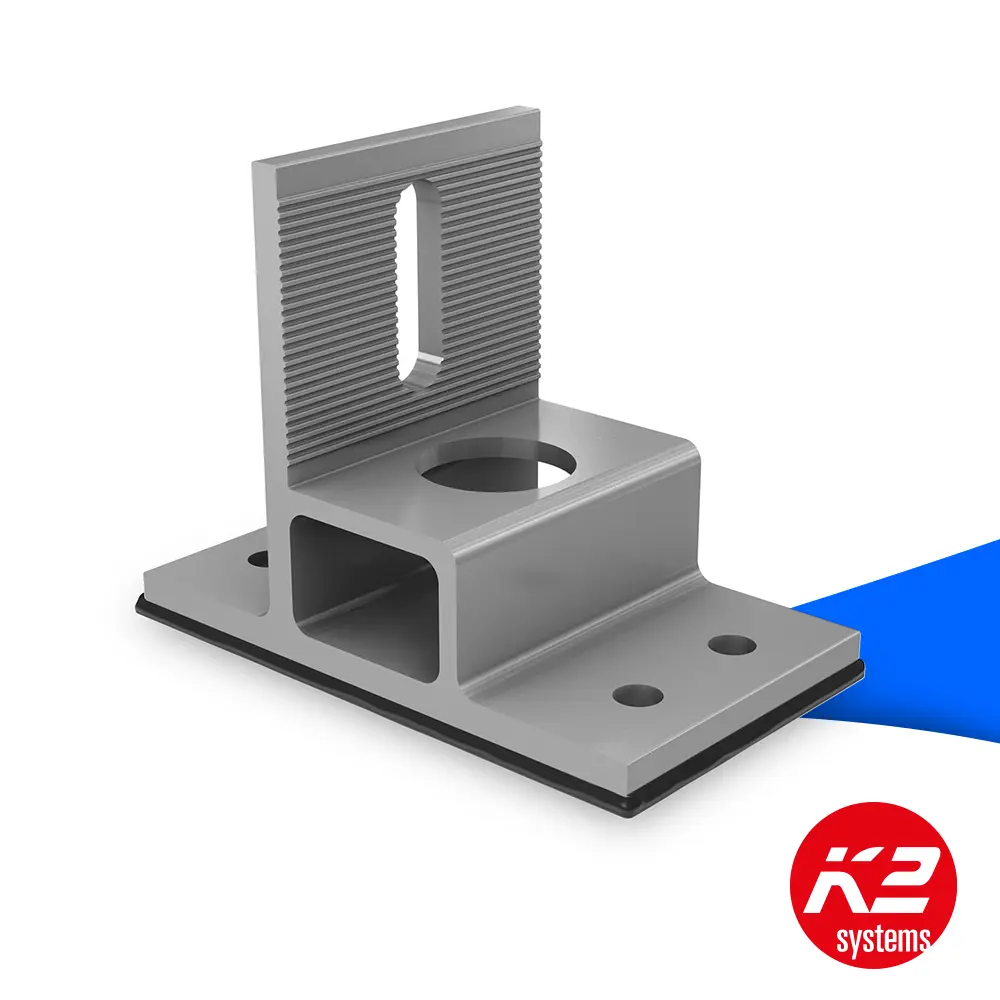

K2 SingleRail SpliceFoot 2003393 – Dachbefestigung für Bitumendächer

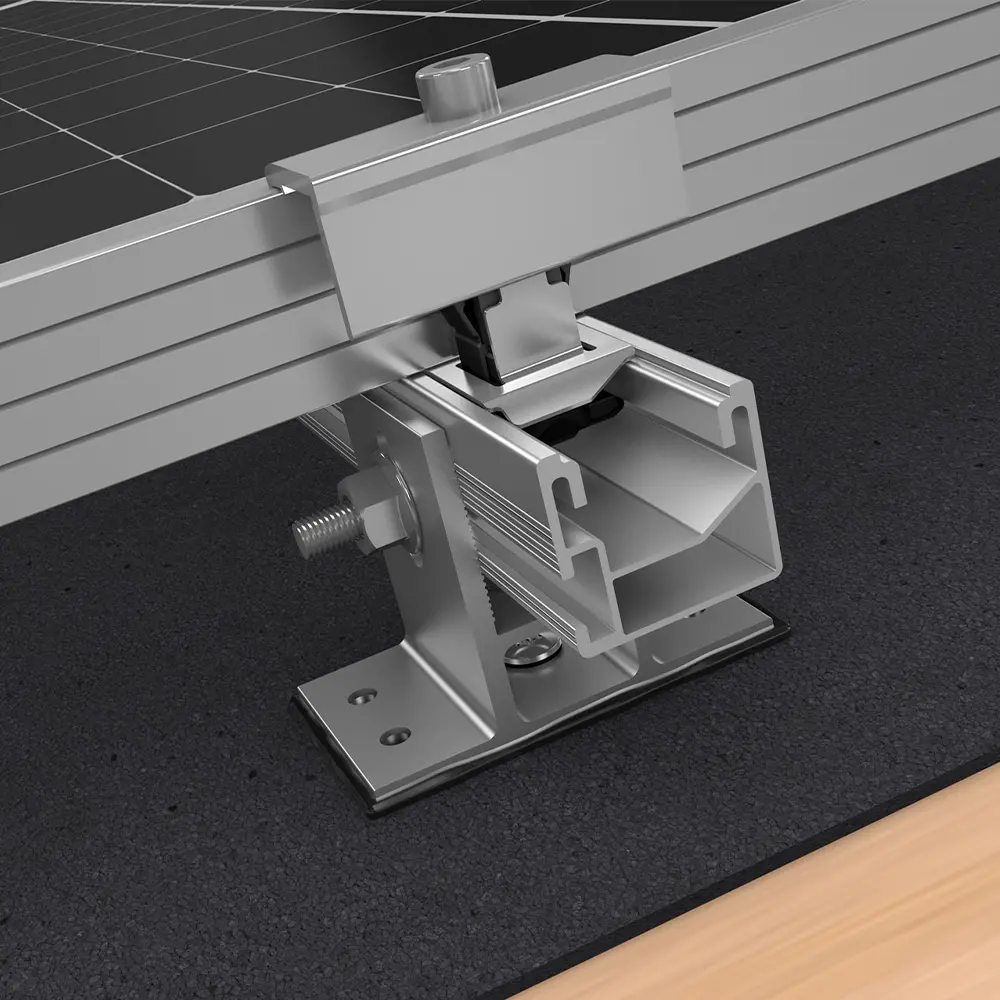

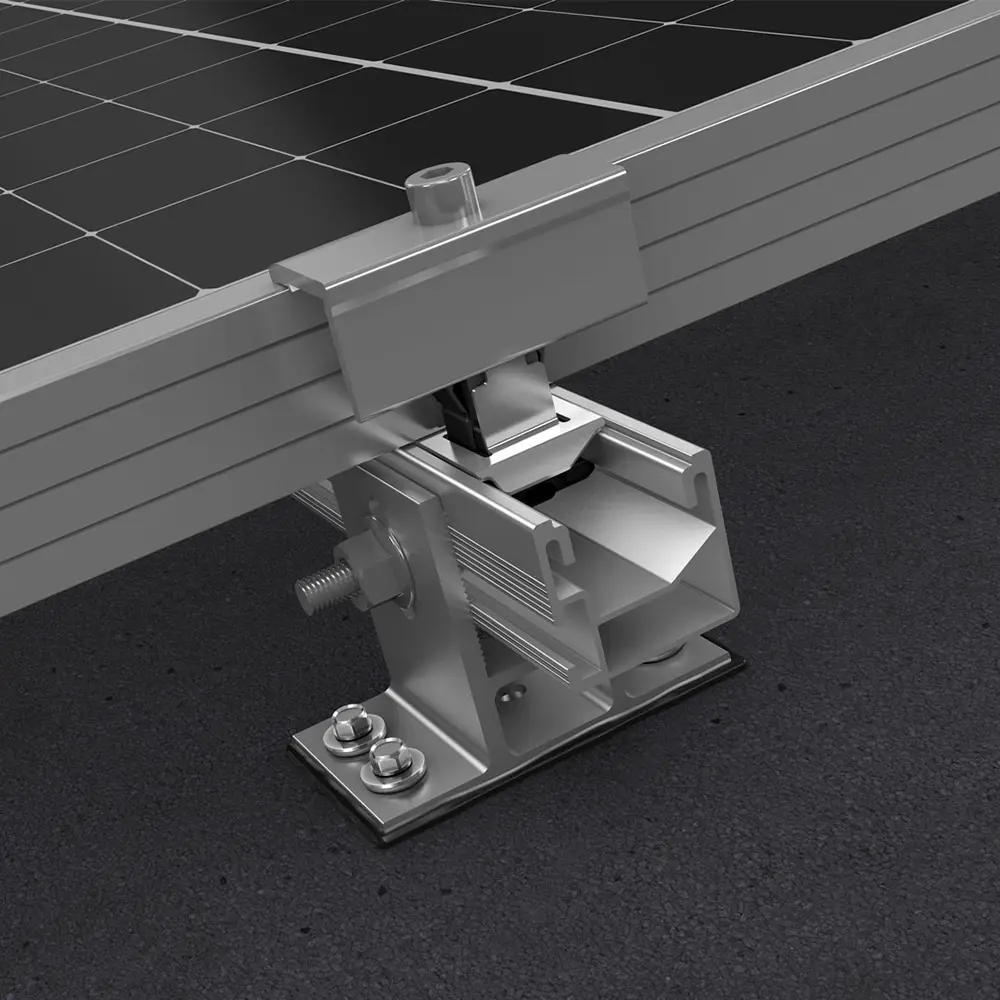

Der K2 SpliceFoot (2003393) ist ein Befestigungselement für das K2 SingleRail Montagesystem und wurde speziell für die Installation auf Bitumendächern entwickelt. Die Montage erfolgt entweder direkt in der Dachverschalung oder im Sparren, je nach baulicher Gegebenheit.

Die integrierte Butyldichtung sorgt für dauerhafte Witterungsbeständigkeit und zuverlässige Abdichtung ohne zusätzliche Maßnahmen. Der SpliceFoot eignet sich für geneigte Dächer mit Neigungen von 5° bis 75° und ist mit verschiedenen K2 Schienenprofilen wie SingleRail 36, 50 oder Light kompatibel.

Produktvorteile

• Entwickelt für Bitumendächer mit Neigungen von 5° bis 75°
• Montage in Verschalung (OSB oder Vollholz) oder direkt im Sparren möglich
• Vormontierte Butyldichtung für sichere Abdichtung ohne Zusatzmaterial
• Einfache Integration in das K2 SingleRail System
• Geeignet für den Einsatz mit K2 Modulklemmensystemen
• Kompatibel mit TerraGrif QL und K2SZ zur Modulrahmenerdung
• Robuste Ausführung aus Aluminium (EN AW 6063 T66)
• Einsetzbar in einem Montagetemperaturbereich von 5 °C bis 30 °C
• Reduziert Installationszeit durch klare Montageanleitung und Systemkompatibilität

Technische Eigenschaften

• Artikelnummer: 2003393
• Material Träger: Aluminium EN AW 6063 T66
• Dichtung: Polyisobutylen (Butyl)
• Gewicht: ca. 120,3 g pro Stück
• Geeignet für Dachverschalung mit:
  • OSB ≥ 15 mm
  • Vollholz ≥ 21 mm
• Holzqualität für statische Auslegung: C24 (≥ 350 kg/m³)
• Maximale Systemlänge ohne thermische Trennung: 15 m
• Montageabstand Modulrahmen zum Schienenende: mindestens 50 mm
• Anzugsdrehmoment Modulklemmen: 16 Nm
• Anzugsdrehmoment Schienenverbinder: 14 Nm

Kompatibilität

• Geeignet für Bitumenbahnen und Bitumenschindeln
• Kompatibel mit:
  • K2 SingleRail 36, 50 oder Light
  • K2 Modulend- und Mittelklemmen (OneMid, OneEnd, K2 Clamp MC/EC, XS Clamp)
  • TerraGrif QL und K2SZ für Modulrahmenerdung
• Planung empfohlen über die Software K2 Base

Lieferumfang

• 1× SpliceFoot Aluminiumkörper
