Das K2 Systems Quermontage Schrägdach Kreuzverbund Montageset bietet eine stabile und effiziente Lösung zur Quermontage von PV-Modulen im Kreuzverbund auf Schrägdächern.
Der Kreuzverbund sorgt für eine optimierte Lastverteilung und verbesserte Hinterlüftung der Module. Zudem werden kleinere Unebenheiten des Dachs ausgeglichen und die Positionierung der Module wird flexibler.Mit hochwertigen Dachhaken, widerstandsfähigen Aluminiumprofilen und schwarzen Modulklemmen gewährleistet das Set eine langlebige, sichere und optisch ansprechende Befestigung. Geeignet für Schrägdächer mit Ziegel- oder Pfanneneindeckung, ermöglicht es eine unkomplizierte und zuverlässige Montage deiner Photovoltaikanlage.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modullänge von 1762 mm. Sie sind nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

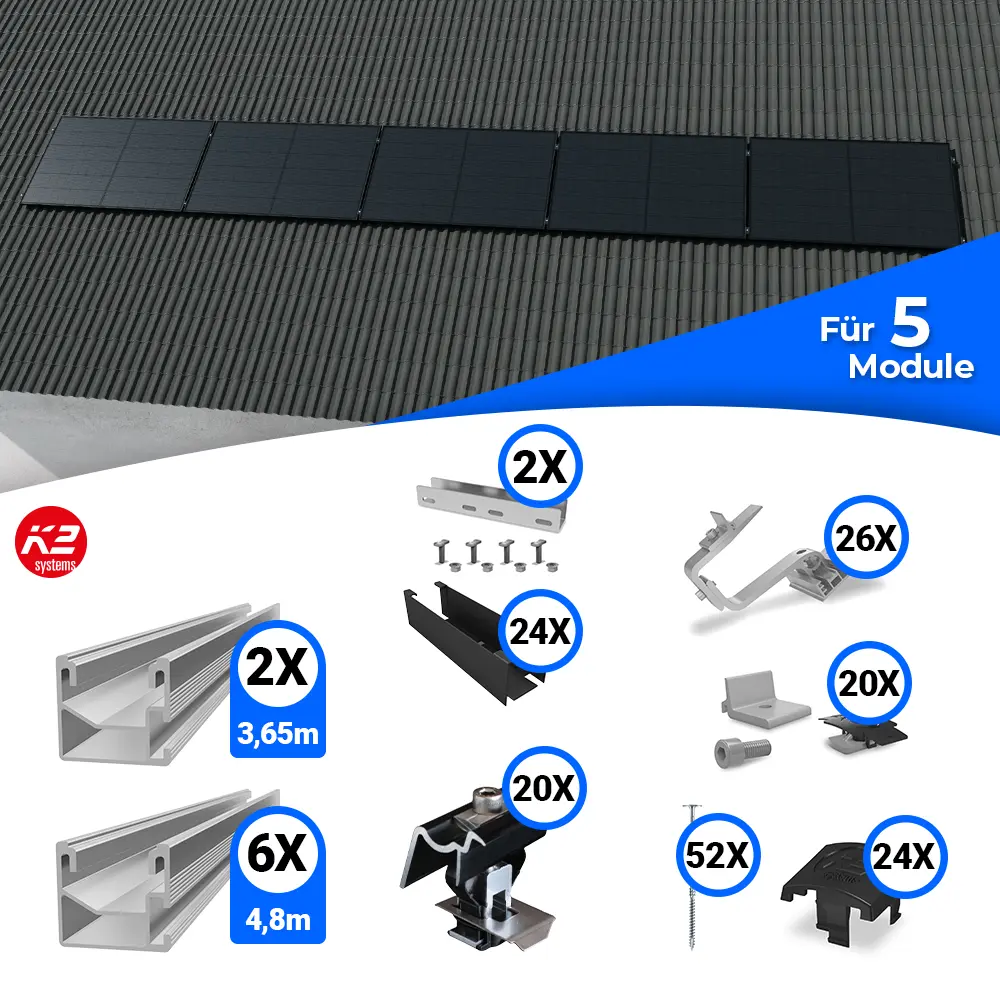

Lieferumfang:

24x K2 SingleRail 36 End Cap / Endkappe

2x K2 Schienenverbinder SingleRail 36 Set

20x K2 OneEnd Endklemme 30–42 mm schwarz

26x K2 Dachhaken SingleHook 4S

20x K2 Climber 36/50 Set

24x K2 BlackCover SingleRail 36

52x HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl

2x K2 SingleRail 36 – 365 cm – Montageschiene

6x K2 SingleRail 36 – 480 cm – Montageschiene



Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S überzeugt mit einer flexibel anpassbaren Grundplatte, die in drei Höhenstufen (40, 47, 54 mm) verstellbar ist. Zusätzlich bietet der Bügel einen Verstellbereich von 30 mm, wodurch sich eine Gesamtjustierung von 120,5 mm bis 165,1 mm ergibt. Geeignet für Sparren ab 48 mm Breite (oder ab 36 mm mit M6-Holzbauschraube) sorgt er für eine sichere Verbindung mit den K2 SingleRail- und CrossRail-Schienen. Die vormontierten Komponenten, wie Climber 36/50 und Zylinderkopfschraube, vereinfachen die Installation erheblich. Hergestellt aus Aluminium EN AW-6063 T66 und Edelstahl A2, garantiert der Dachhaken hohe Stabilität und Langlebigkeit.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 schützt die Enden der Schienen effektiv und verleiht der PV-Anlage ein sauberes und professionelles Erscheinungsbild.

K2 SingleRail 36 - 4,80m Aluprofil - 2004393

Das K2 SingleRail 36 - 4,80 m Aluprofil bildet die stabile Grundlage für die Montage von Solarmodulen. Seine widerstandsfähige Konstruktion eignet sich für unterschiedliche Dachtypen und steht für Zuverlässigkeit und Langlebigkeit.

K2 SingleRail - 3,65m Aluprofil - 2004258

Das 3,65 m lange K2 SingleRail Aluprofil wurde speziell für PV-Systeme mit seitlicher Befestigung entwickelt. Aus robustem Aluminium EN AW-6063 T66 gefertigt, bietet es höchste Stabilität und Beständigkeit. Die statische Prüfung über K2 Base ermöglicht den flexiblen Einsatz bei verschiedenen Dachmontagen. Eine professionelle Lösung für zuverlässige Solaranlageninstallationen.

K2 Climber Set 36/50 - 2003145

Das K2 Climber Set 36/50 sorgt für eine stabile und sichere Befestigung von Solarmodulen. Gefertigt aus witterungsbeständigen Materialien, hält es auch extremen Bedingungen stand und garantiert eine langlebige und hochwertige Montage.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die schwarze, eloxierte K2 Universal-Endklemme OneEnd ermöglicht eine schnelle und sichere Befestigung von Solarmodulen mit Rahmenhöhen von 30-42 mm. Ihre Klickfunktion erleichtert die Montage erheblich. Nicht kompatibel mit K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90, bietet sie dennoch exzellente Stabilität und Haltbarkeit. Gefertigt aus Aluminium EN AW-6063 T66/EN AW-6082 T6, A2 und POM, steht sie für hohe Materialqualität und Langlebigkeit.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das K2 Schienenverbinder SingleRail 36 Set sorgt für eine stabile und sichere Verbindung von zwei SingleRail 36 Schienen. Mit dem beiliegenden Befestigungsmaterial ist es ideal für Flach- und Schrägdächer geeignet. Hergestellt aus Aluminium EN AW-6063 T66 und Edelstahl A2, punktet das Set durch seine Langlebigkeit und Verlässlichkeit bei der Montage von Photovoltaikanlagen.

Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
