Das K2 Systems Quermontage Schrägdach Montageset bietet eine robuste und zuverlässige Möglichkeit, PV-Module in Querausrichtung auf Schrägdächern zu montieren. Ausgestattet mit strapazierfähigen Dachhaken, hochwertigen Aluminiumprofilen und schwarzen Modulklemmen sorgt es für eine stabile Konstruktion und ein harmonisches Erscheinungsbild.
Geeignet für Schrägdächer mit Ziegel- oder Pfanneneindeckung, ermöglicht das Set eine unkomplizierte und sichere Installation. Die Modulreihen lassen sich zudem jederzeit mit K2-SingleRail-Komponenten wie Dachhaken, Schienen, Schienenverbindern und Mittelklemmen erweitern.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modullänge von 1762 mm. Sie sind nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte( https://solarhandel24.de/collections/k2 )

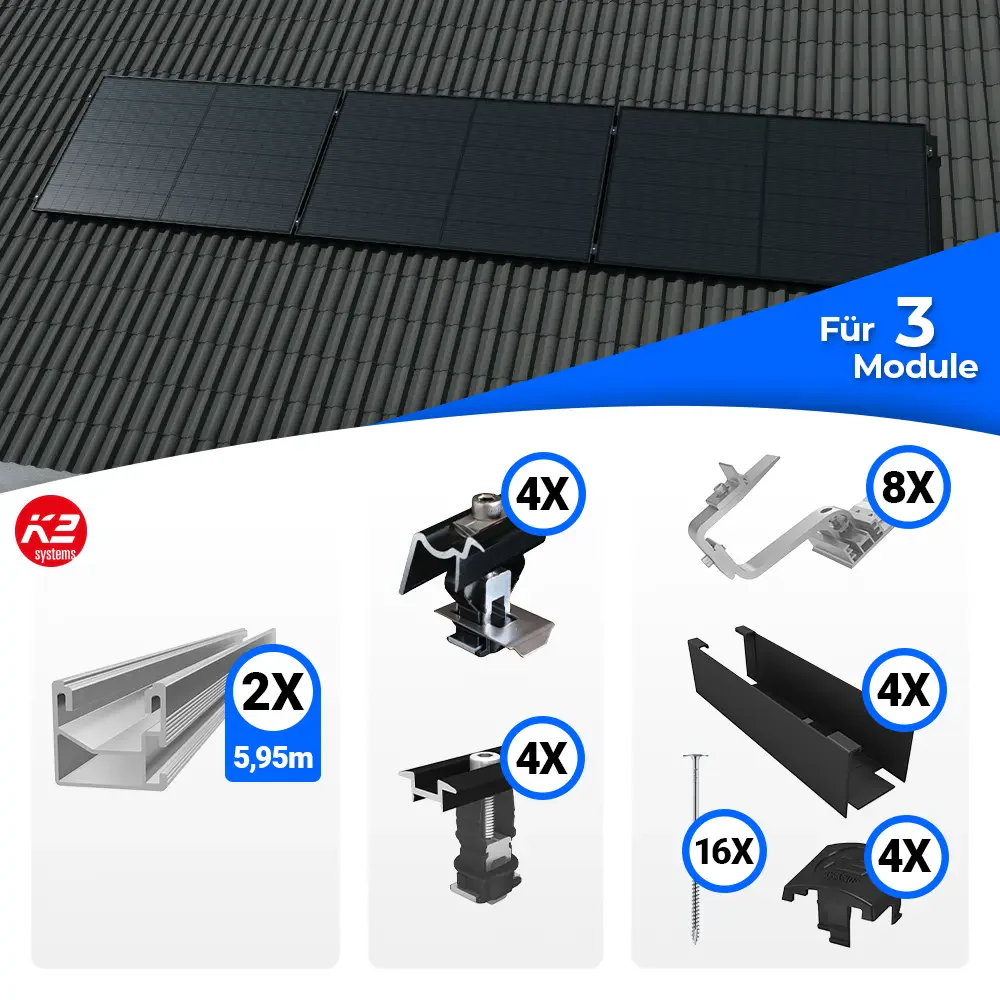

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

4x K2 OneEnd Endklemme 30–42 mm schwarz

4x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

8x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

16x HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl

2x K2 SingleRail 36 - 595cm - Montageschiene

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S überzeugt mit dreifach verstellbarer Grundplatte (40, 47, 54 mm) und zusätzlichem Einstellbereich von 30 mm am Bügel. So ermöglicht er eine flexible Höhenanpassung zwischen 120,5 mm und 165,1 mm. Geeignet für Sparren ab 48 mm Breite (bzw. ab 36 mm mit M6-Holzbauschraube), bietet er eine stabile Befestigung für K2 SingleRail- und CrossRail-Schienen. Dank vormontiertem Climber 36/50 und Zylinderkopfschraube gestaltet sich die Montage schnell und unkompliziert. Gefertigt aus Aluminium EN AW-6063 T66 und Edelstahl A2, steht der Dachhaken für hohe Beständigkeit und Langlebigkeit.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 sorgt für den sicheren Schutz der Schienenenden und bietet gleichzeitig einen sauberen, optisch ansprechenden Abschluss für jede Photovoltaikanlage.

K2 SingleRail 36 - 5,95m Aluprofil - 2004260

Das K2 SingleRail 36 - 5,95 m Aluprofil ist eine langlebige Montageschiene mit seitlicher Befestigung und statischem Nachweis in K2 Base. Es eignet sich hervorragend für unterschiedliche Dachbefestigungen und bietet eine stabile und zuverlässige Lösung für die Installation von Solarmodulen.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die schwarze, eloxierte K2 Universal-Endklemme OneEnd ermöglicht eine schnelle und sichere Befestigung von Solarmodulen mit Rahmenhöhen von 30-42 mm. Mit ihrer Klickfunktion ist die Montage besonders benutzerfreundlich. Die Klemme ist nicht kompatibel mit K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Hergestellt aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, garantiert sie hohe Stabilität und lange Lebensdauer.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert – 2004148

Die Mittelklemme ist eine vielseitige Komponente für die Befestigung von Modulen mit 25–40 mm Rahmenhöhe. Sie kann in zahlreichen K2-Montagesystemen eingesetzt werden und eignet sich für Flach- wie Schrägdächer. Mit ihrer schwarzen Eloxal-Oberfläche ist sie widerstandsfähig und unauffällig zugleich – nur das Dome 6 System ist ausgeschlossen.

HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
