Anwendung:

Unsere Montagesets sind für Modulreihen konzipiert und lassen sich flexibel kombinieren. Besteht die geplante Solaranlage beispielsweise aus fünf Modulreihen mit jeweils fünf Modulen, kann das Montageset für fünf Module einfach dreimal gewählt werden.

Für Modulreihen mit mehr als sechs Modulen können mehrere Sets kombiniert werden. Zusätzlich müssen pro Erweiterung zwei Mittelklemmen und zwei Schienenverbinder ergänzt werden.

Beispiel: Bei einer Modulreihe mit neun Modulen wähle das Montageset für vier Module sowie das Set für fünf Module und ergänze zwei Schienenverbinder und zwei Mittelklemmen.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte( https://solarhandel24.de/collections/k2 )

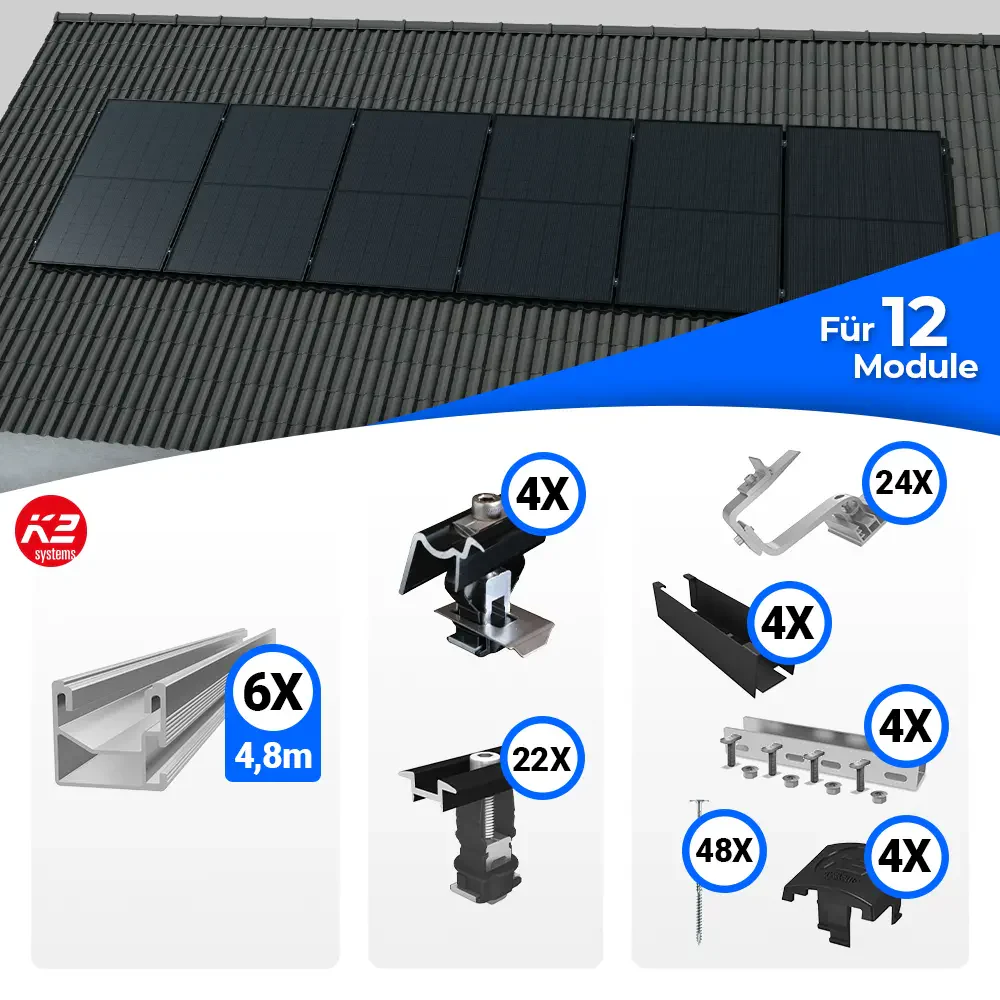

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

4x K2 Schienenverbinder SingleRail 36 Set

4x K2 OneEnd Endklemme 30-42mm schwarz

22x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

24x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

48x HSPT Tellerkopfschraube A2 TX40 8,0x100 Edelstahl

6x K2 SingleRail 36 - 480cm - Montageschiene

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 3 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 Endkappe SingleRail 36
Zum sauberen Abschluss der Montageschiene. Die Endkappe schützt zuverlässig vor äußeren Einflüssen und trägt zur optischen Vollendung der Anlage bei.

K2 Schienenverbinder Set SingleRail 36
Verbindet zwei Schienenstücke zu einer stabilen Einheit. Besonders praktisch für die Montage auf größeren Dachflächen mit durchgehender Schienenführung.

K2 OneEnd Endklemme 30–42 mm schwarz
Zur sicheren Fixierung des letzten Solarmoduls in einer Modulreihe. Die Klemme ist für verschiedene Modulhöhen geeignet und einfach zu montieren.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert
Kompakte Mittelklemme für eine schnelle und einfache Modulbefestigung. Die robuste Ausführung sorgt für Stabilität und eine lange Lebensdauer.

K2 Dachhaken SingleHook 4S
Der SingleHook 4S ist für die Montage von Schienen auf Schrägdächern konzipiert. Er sorgt für einen sicheren Halt – unabhängig vom verwendeten Dachmaterial.

K2 BlackCover SingleRail 36
Ein schwarzes Abdeckprofil für Montageschienen, das für eine homogene, ästhetisch ansprechende Optik sorgt – besonders in Kombination mit dunklen Modulen.

HSPT Schraube A2 TX40 8×100 Edelstahl
Zur sicheren Befestigung von Dachhaken oder Schienen. Die Edelstahlschraube bietet hohe Stabilität und ist korrosionsbeständig.

K2 Montageschiene SingleRail 36
Tragendes Element für PV-Module auf Schrägdächern. Die Montageschiene ist vielseitig nutzbar und leicht zu installieren.
