Das K2 Systems Trapezblech Montageset gewährleistet eine sichere und dauerhafte Befestigung von PV-Modulen in vertikaler Ausrichtung auf Trapezdächern.
Alle erforderlichen Komponenten für eine schnelle und einfache Installation sind im Lieferumfang enthalten. Durch die Verwendung von Aluminium, Edelstahl und EPDM überzeugt das System mit hoher Stabilität und langer Lebensdauer unter sämtlichen Witterungsbedingungen.
Optimal einsetzbar für Photovoltaik-Anlagen im privaten wie auch im gewerblichen Bereich.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

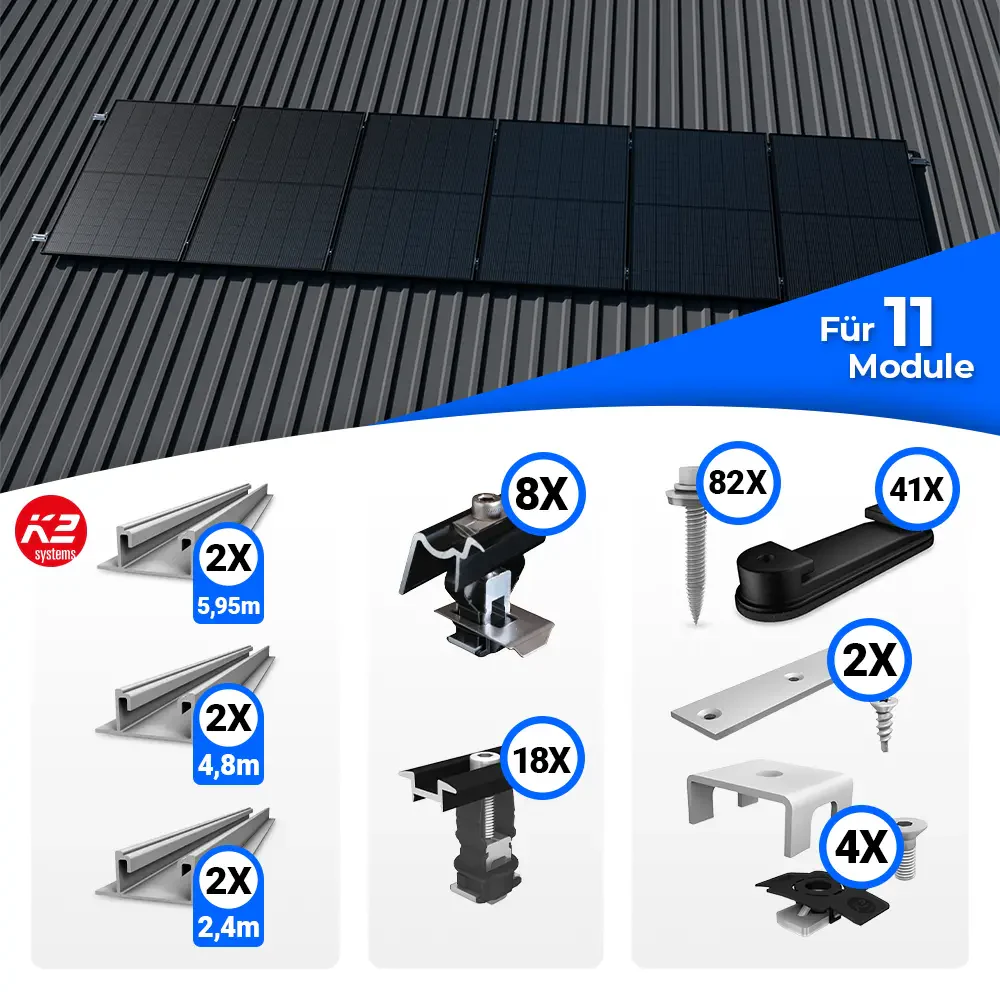

Lieferumfang:

41x K2 BasicClip - Schrägdach Trapezblech

82x Gewindeformende Schraube mit Dichtscheibe 6x38

18x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert - 2004148

8x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

2x K2 BasicRail 5.95 m - Schrägdach Trapezblech

2x K2 BasicRail 4.8m - Schrägdach Trapezblech

2x K2 BasicRail 2.40m - Schrägdach Trapezblech

4x K2 BasicLock 22 Set - Schrägdach Trapezblech

2x K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech

Produkteigenschaften:

K2 BasicClip - Schrägdach Trapezblech - 1001164

Der BasicClip von K2 Systems ist eine clevere Lösung für die gleitende Montage von Schienen auf Trapezblechdächern. Er sorgt dafür, dass sich Längenausdehnungen durch Temperaturänderungen ausgleichen können und verhindert dadurch Materialspannungen. Mit seiner 12-jährigen Garantie bietet er eine zuverlässige und langlebige Befestigung für Photovoltaikanlagen.

Gewindeformende Schraube mit Dichtscheibe 6x38

Die 6x38 mm gewindeformende Schraube mit Dichtscheibe wurde speziell für die sichere Befestigung auf Metallblechen entwickelt. Sie eignet sich für Stahlbleche ab 0,4 mm sowie Aluminiumbleche mit Dicken von 0,5 bis 1,25 mm. Dank ihrer bauaufsichtlichen Zulassung erfüllt sie hohe Sicherheitsanforderungen und sorgt für eine stabile, dichte Verbindung.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert – 2004148

Mit der K2 Universal-Mittelklemme lassen sich Solarmodule von 25–40 mm Rahmenhöhe zuverlässig montieren. Sie ist für zahlreiche K2-Systeme wie MultiRail, SingleRail, MiniRail MK2 oder TiltUp Vento ausgelegt, während Dome 6 nicht unterstützt wird. Das schwarz eloxierte Aluminium sorgt für eine robuste Oberfläche, die sowohl optisch ansprechend als auch widerstandsfähig ist.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die Universal-Endklemme OneEnd in schwarz eloxierter Ausführung erlaubt die schnelle Befestigung von Modulen mit Rahmenhöhen von 30 bis 42 mm. Ihre Klickfunktion vereinfacht die Montage erheblich. Sie ist nicht kompatibel mit Dome 6, FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Das Material aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM garantiert Langlebigkeit und Robustheit.

K2 BasicRail - Schrägdach Trapezblech

Die BasicRail ist eine stabile Montageschiene, die eigens für den Einsatz auf Trapezblechdächern entwickelt wurde. Sie bietet eine zuverlässige Basis für die Installation von PV-Modulen – sowohl bei kleinen als auch bei größeren Anlagen – und überzeugt durch ihre Vielseitigkeit.

K2 BasicLock 22 Set - Schrägdach Trapezblech - 1003558

Das BasicLock 22 Set ist optimal auf die BasicRail abgestimmt und beinhaltet sämtliche notwendigen Befestigungselemente. Es sorgt für eine schnelle und sichere Montage. Mit einer 12-jährigen Garantie gewährleistet es eine besonders verlässliche und langlebige Lösung.

K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech - 1003571

Das Schienenverbinder Set BasicRail von K2 Systems ermöglicht die feste und dauerhafte Verbindung mehrerer Schienen. Speziell für die BasicRail konzipiert, erfüllt es höchste Qualitätsstandards und sorgt für eine sichere, langlebige Montagekonstruktion.
