Anwendung

Das Montageset ist für die Installation von PV-Modulen auf gängigen Schrägdächern mit geeigneter Unterkonstruktion konzipiert. Es enthält alle Komponenten zur sicheren Befestigung einer Modulreihe, inklusive Aluminiumprofilen, Dachhaken, Klemmen und Verbindungselementen. Für längere Modulreihen lassen sich mehrere Sets kombinieren und bei Bedarf um Schienenverbinder sowie Mittelklemmen erweitern.

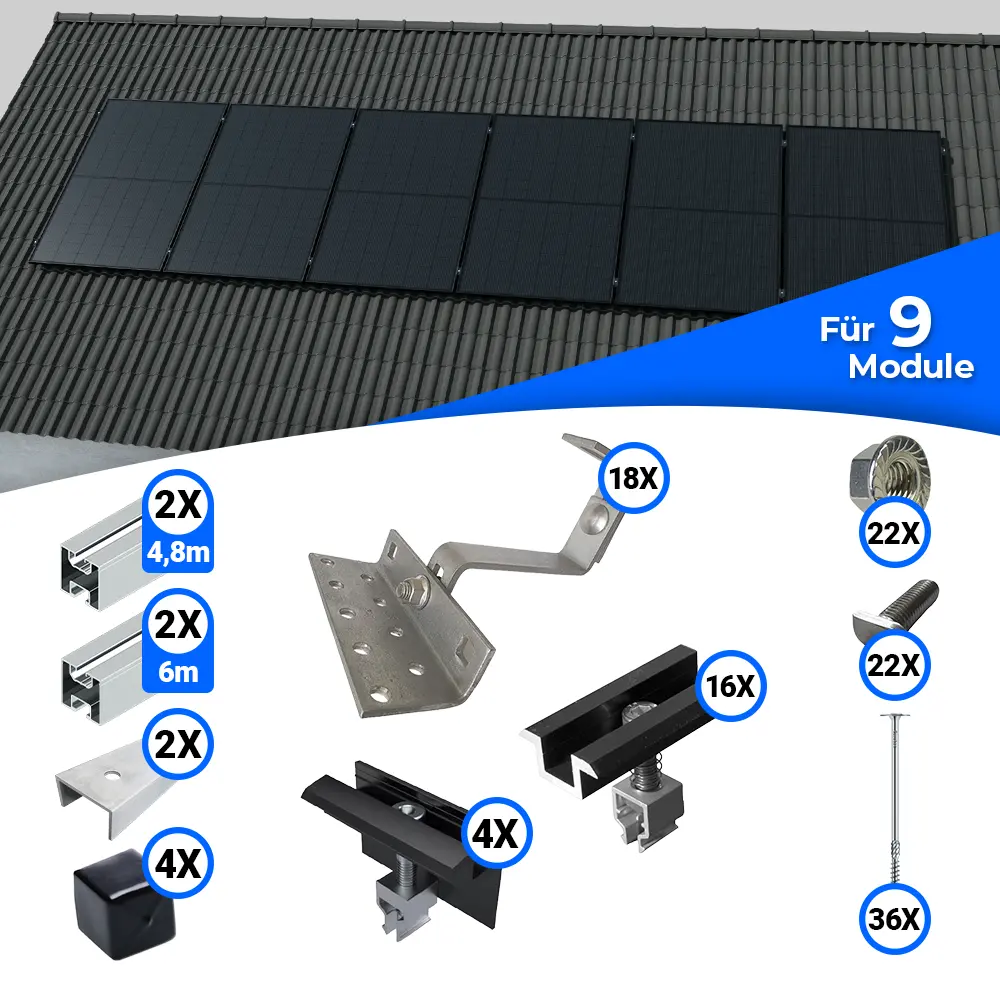

Lieferumfang

4× LDPE Endkappe für Montageschienen

2× Schienenverbinder U-Profil

22× Hammerkopfschraube M10×32,5

16× Mittelklemme Klick-System schwarz, eloxiert – 30 mm

4× Endklemme Klick-System schwarz, eloxiert – 30 mm

18× Standard Dachhaken (32 mm Lattung, 3-fach verstellbar

22× Sperrzahnmutter M10 – DIN 6923

36× HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl

2× Aluminiumprofil – 6 m

2× Aluminiumprofil – 4,8 m

Produkteigenschaften

LDPE Endkappe für Montageschienen:
Die Endkappe aus LDPE dient dem sauberen und passgenauen Abschluss der Montageschienen. Sie schützt zuverlässig vor Staub, Schmutz und Feuchtigkeit und trägt zur optischen Aufwertung der Installation bei.

Schienenverbinder U-Profil:
Gefertigt aus Aluminium und mit Abmessungen von 45 × 25 × 120 mm bietet der Verbinder eine stabile und dauerhafte Lösung zur Verbindung von Montageschienen im 40/40-Format.

Hammerkopfschraube M10×32,5:
Diese Schraube ermöglicht die sichere Verbindung von Montageschiene und Dachhaken. Sie überzeugt durch hohe Maßhaltigkeit, Festigkeit und Zuverlässigkeit im praktischen Einsatz.

Mittelklemme Klick-System – 30 mm:
Die Mittelklemme mit Klick-System eignet sich für PV-Module mit einer Rahmenhöhe von 30 mm. Sie stellt eine stabile Verbindung zwischen zwei Modulen her und überzeugt durch ihre schwarze, eloxierte Oberfläche.

Endklemme Klick-System – 30 mm:
Diese Endklemme bietet den stabilen Abschluss der Modulreihe. Sie ist ebenfalls für 30 mm Modulrahmen geeignet und mit einer schwarzen Eloxierung versehen, die Witterungsschutz und ansprechende Optik vereint.

Standard Dachhaken 32 mm Lattung, 3-fach verstellbar:
Der Dachhaken aus hochwertigem Edelstahl ist für Dächer ab einer Neigung von 20° ausgelegt. Die dreifache Verstellbarkeit ermöglicht eine flexible Anpassung an die Dachkonstruktion und garantiert eine sichere Verbindung.

Sperrzahnmutter M10 – DIN 6923:
Diese Mutter bietet eine vibrationssichere Befestigung. Die Sperrzahnform verhindert ein ungewolltes Lösen – auch bei dynamischen Belastungen wie Wind oder Schneelasten.

HSPT Tellerkopfschraube A2 TX40 8,0×100:
Diese Edelstahlschraube mit Tellerkopf eignet sich hervorragend für die Konstruktion. Der Torx TX40 Antrieb gewährleistet eine sichere, kraftvolle Verschraubung.

Aluminiumprofil – 6 m und 4,8 m:
Die Aluminiumprofile dienen als stabile Trägerstruktur für die PV-Module. Sie sind leicht, korrosionsbeständig und ermöglichen eine langlebige Montage auf verschiedensten Schrägdächern.
